Система ЧПУ на шасси CNC2MILL1200, представляет из себя законченное модульное и одновременно моноблочное решение для токарных, фрезерных, шлифовальных, лазерных, плазменных, деревообрабатывающих и других станков в том числе конвееров. Эта система профессионального уровня, и может иметь максимум 6 осей управляемых по протоколу step/dir.

Модульность системы заключается в возможности вынесения блока портов ‘входов/выходов’ по шине CAN за пределы стойки ЧПУ, в шкаф с основной электрической частью. При этом сама стойка является — моноблоком.

Система ЧПУ модульная, и состоит из 3х основных блоков, процессорный блок отображения информации совместно с блоком дополнительной клавиатуры и органами управления и блок с портами расширения. В этой конфигурации заменяемый только блок дополнительной клавиатуры с органами управления. Блоки процессора и платы интерфейсов одинаковы для всех конфигураций.

Для токарных станков семейство ЧПУ стоек имеет индекс ‘L’

CNC2MILL1200l-2 — 2х осевая токарная стойка, оси X,Z

Для фрезерных станков семейство ЧПУ стоек имеет индекс ‘M’

CNC2MILL1200m-3 — 3х осевая фрезерная стойка, оси X,Y,Z

Универсальность программного обеспечения позволяет заменой ПО превратить стойку ЧПУ для фрезерного станка в стойку ЧПУ для токарного станка, без изменения электроники.

В основе операционной системы стоек ЧПУ семейства 990,1000,1200 лежит операционная система LINUX.

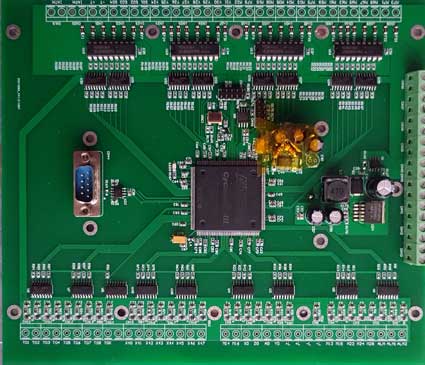

Это семейство отличает отдельная плата ввода вывода удаленная от процессорного модуля по шине CAN для удобства монтажа в шкаф с электроникой. Управляется высокопроизводительной ПЛИС.

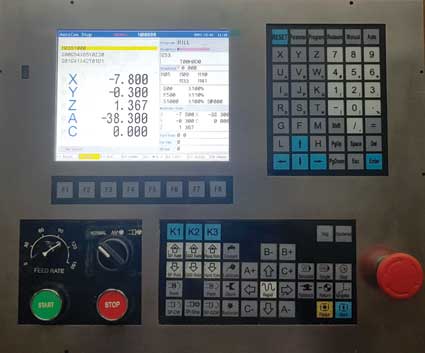

Отображение информации производится на 8ми дюймовый встроенный TFT дисплей.

Управление системой осуществляется с помощью встроенной клавиатуры или с помощью клавиатуры ‘qwerty’ подключенной в разъем USB на передней панели.

Работа с файлами осуществляется посредством USB диска подключаемого в разъем передней панели ЧПУ стойки.

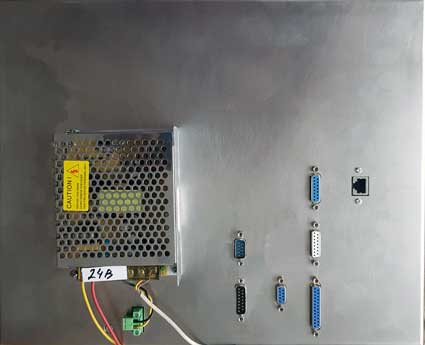

Так же стойка ЧПУ серии cnc2mill1200 имеет Ethernet порт для подключения к сети Ethernet, что дает возможность управлять стойкой посредством встроенного www интерфейса и передавать на стойку ЧПУ файлы через SFTP клиент.

К стойке ЧПУ серии 1200 как и ко всем другим стойкам серий 990 и 1000 можно подключить выносной пульт MPG с ручным маховиком. А к серии 1200 можно подключить еще и 4х позиционный джойстик, для удобства управления токарными станками.

Имеет прочный и надежный корпус из нержавеющей стали.
